    Message par decolzy.joel le Mar 9 Juin 2015 - 18:33

    nickel chrome j.p et claude
    avatar
    pieraut joel
    chief master sergeant
    chief master sergeant

    Messages : 210
    avions abattus : 246
    Date d'inscription : 24/05/2013
    Age : 52
    Localisation : chauny

    Re: Construction du Junker 87 Stuka type B pour le Musée

    Message par pieraut joel le Mar 9 Juin 2015 - 20:14

    alors là il est vraiment super beau bravo Président et l'ami ricoré (Claude )
    avatar
    JPV
    Modérateur
    Modérateur

    Messages : 864
    avions abattus : 1237
    Date d'inscription : 19/12/2009
    Age : 61
    Localisation : Tergnier

    Re: Construction du Junker 87 Stuka type B pour le Musée

    Message par JPV le Mer 10 Juin 2015 - 15:55

    Mise en peinture des montants de la verrière
    S'il y a bien une opération très chiante, c'est la peinture et surtout le camouflage de ce qu'il ne faut pas peindre, et comme d'habitude avec du vent
    Rien que pour le  traçage et le camouflage, cela m'a pris 4 heures
    La verrière vue de près lors du camouflage

    Mise en peinture 1 couche d'impression;
    Le plus difficile à camoufler: L'endroit de la mitrailleuse qui est rond !
    La pose de plusieurs couches successives ( environs 10) très fines a pris 2 heures (le temps de séchage étant de 5 à 10 mn entre chaque couches)
    On verra demain , après séchage définitif si le travail à été bien fait !
    avatar
    JPV
    Modérateur
    Modérateur

    Messages : 864
    avions abattus : 1237
    Date d'inscription : 19/12/2009
    Age : 61
    Localisation : Tergnier

    Re: Construction du Junker 87 Stuka type B pour le Musée

    Message par JPV le Jeu 11 Juin 2015 - 17:03

    Début des finitions
    C'est très très long et on commence à en avoir un peu marre depuis le 8 février
    Montage de la verrière !
    Trois heures pour enlever le camouflage et rectifier les bavures inévitables, mais bon le résultat est là
    De face ç'a le fait !
    Quelle application dans la maitrise du pinceau !!!!!
    Le radiateur à eau , à huile et collecteur d'échappements sont peints
    La langue ne passe pas encore mais on n'en est pas loin !!!

    avatar
    JPV
    Modérateur
    Modérateur

    Messages : 864
    avions abattus : 1237
    Date d'inscription : 19/12/2009
    Age : 61
    Localisation : Tergnier

    Re: Construction du Junker 87 Stuka type B pour le Musée

    Message par JPV le Ven 12 Juin 2015 - 16:17

    Mise en place des croix et des décorations
    L'ami Ricoré de passage a prit la pose pour la photo , mais m'a donné aussi un petit coup de main pour la peinture
    Traçage et masquage des 2 premières croix de fuselage. Elles seront bordées de blanc , avec liseré noir sur le pourtour . C'est la version B 2 (campagne de Pologne et de France en mai 1940)
    Pour infos seuls 6 Stuka sont venus bombarder la gare de Tergnier en mai 1940.
    Mise en peinture des croix Il y en a à qui cela ne va pas faire plaisir !
    Après démasquage . Notez que la verrière paraît plus jaune, mais dans l'ombre du plafond du Musée, elle paraîtra transparente !
    2 accessoires ont été ajoutés sur le fuselage, une écope de refroidissement de la Dynamo, et une évacuation d'air chaud près du cockpit  , en conformité avec la photo!
    Et enfin les caches roues, munis de leur pneus de couleur gris foncés et non pas noirs . (Seuls les moyeux de roues sont noirs)
    C'est tout pour aujourd'hui !Le reste c'est pour lundi car demain c'est vol !!!!!!!!
    A titre indicatif: Ci dessous le moteur Junker Jumo 211 qui équipait le Ju 87 au début du conflit
    Et celui que Pierre Ben à retrouvé (moteur  Junker 213 de Junker 88)
    avatar
    JPV
    Modérateur
    Modérateur

    Messages : 864
    avions abattus : 1237
    Date d'inscription : 19/12/2009
    Age : 61
    Localisation : Tergnier

    Re: Construction du Junker 87 Stuka type B pour le Musée

    Message par JPV le Lun 15 Juin 2015 - 17:12

    Pose de la croix gammée et des liserés blanc autour de la croix de fuselage
    La croix peinte en noir reçoit des liserés blancs , puis noirs (pour l'instant on a fait le blanc)
    Et surtout celle qui va faire parler ! :surp:qui sera elle aussi bordée de blanc !
    Pose des croix sur les ailes, avec une erreur de côtes sur l'une d'elle (vite rattrapée )
    On distingue bien l'erreur de position sur la première croix
    C'est au moment de la photo que quelque chose m'a semblé bizarre ! La croix est décalée de 150 mm par rapport à celle du dessous. Cela à vite été rectifié, la peinture étant encore fraiche !

    avatar
    JPV
    Modérateur
    Modérateur

    Messages : 864
    avions abattus : 1237
    Date d'inscription : 19/12/2009
    Age : 61
    Localisation : Tergnier

    Re: Construction du Junker 87 Stuka type B pour le Musée

    Message par JPV le Mar 16 Juin 2015 - 17:42

    Mise en peinture des croix plus que pénible surtout lorsque le papier de masquage est de mauvaise qualité !
    La peinture à l'eau tend à décoller le papier de masquage et provoque des bavures qu'il faudra reprendre à la main !
    Beaucoup de travail à masquer et beaucoup de travail pénible pour rectifier !
    Je commence à comprendre Dany et ses maquettes
    Qu'est -ce qu'il ne faut pas faire pour respecter la vérité !!!!!
    Si tout va bien ce sera terminé pour le début de semaine prochaine ou nous ferons des photos , l'oiseau entièrement monté !

    avatar
    JPV
    Modérateur
    Modérateur

    Messages : 864
    avions abattus : 1237
    Date d'inscription : 19/12/2009
    Age : 61
    Localisation : Tergnier

    Re: Construction du Junker 87 Stuka type B pour le Musée

    Message par JPV le Mer 17 Juin 2015 - 16:36

    Toujours dans les croix !!
    Quand ç'a plait pas , ç'a plait pas !
    Comme il y avait beaucoup de boulot sur les croix j'ai pris la décision de les refaire en Vénillia adhésif blanc et noir. Cela m'a pris 3 heures mais le résultat en vaut la chandelle ! C'est beaucoup plus propre !
    Le codage à lui aussi été installé
    Dany s'est penché sur le problème !
    Claude de son côté terminait les retouches sur le dessous de l'aile
    Il est a noter que notre spécialiste qui voit tout, (Dany) faisait la remarque qu'il manquait le corbeau et les triangles de carburant et d'huile, qui seront posés plus tard !
    avatar
    JPV
    Modérateur
    Modérateur

    Messages : 864
    avions abattus : 1237
    Date d'inscription : 19/12/2009
    Age : 61
    Localisation : Tergnier

    Re: Construction du Junker 87 Stuka type B pour le Musée

    Message par JPV le Jeu 18 Juin 2015 - 16:46

    Avant dernière étape, avant livraison !
    Enfin presque fini, quelques bricoles et les carénages de roues à monter et on pourra livrer l'engin !
    Les croix sont terminées au dessous après quelques retouches indispensables !
    Idem pour le dessus  avec des petites retouches et le rendu semble bon (on peut toujours trouver mieux mais c'est plus cher !)

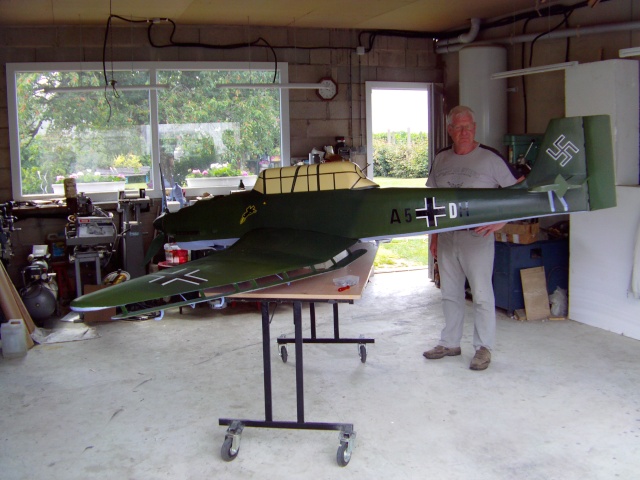

    Et on a pas résisté à l'envie de monter le modèle, juste pour voir !
    Il y a un petit corbeau sur le fuselage à hauteur du cockpit (pièce essentielle du Stuka)
    [
    Il y a un tout petit défaut qui sera reprit sur le stab (il penche un poil)
    On fera des photos au jour (en condition et comme le vrai !
    Une dernière pour la route !
    Bientôt près à voler !!!!!!
    avatar
    JPV
    Modérateur
    Modérateur

    Messages : 864
    avions abattus : 1237
    Date d'inscription : 19/12/2009
    Age : 61
    Localisation : Tergnier

    Re: Construction du Junker 87 Stuka type B pour le Musée

    Message par JPV le Lun 22 Juin 2015 - 17:04

    Finitions (suite)
    Pose des supports de bombe
    Les 2 supports doivent coïncider avec la bombe et le lanceur, mais doit aussi être démontable pour le transport !
    Ils sont fixés sur les clefs d'ailes et des sangles vont tenir la bombe !
    La pose de la bombe sur les berceaux  !
    Pose définitive des roues, caches roues et pantalons ! Ceux ci doivent recevoir un cache qu'il faudra retracer compte tenu de l'angle des jambes de trains
    Le reste va aussi consister à trouver de la place pour tout ranger sans rien casser !
    Pose de la roulette de queue !
    Pose de l'antenne (qui est en fait une aiguille à tricoter percée en sont centre, merci Pierre) et qui n'est pas tout à fait terminée.
    Pose des 2 tubes de Pitot:good:(Ici le gauche)  (mesure de la vitesse par pression différentielle entre pression totale et pression statique)
    Et le droit !  (c'est Dany qui va être content !!!!!
    Le reste pour demain !
    avatar
    JPV
    Modérateur
    Modérateur

    Messages : 864
    avions abattus : 1237
    Date d'inscription : 19/12/2009
    Age : 61
    Localisation : Tergnier

    Re: Construction du Junker 87 Stuka type B pour le Musée

    Message par JPV le Mar 23 Juin 2015 - 16:36

    Ouf enfin terminé !!!!
    Il restait encore quelques bricoles à terminer, ce qui est désormais réalisé !
    Entre autres, les 2 pièces qui servent à cacher les fixations du train sur l'aile qui sont peintes en vert !
    Elles seront fixées demain pour la photo en situation dans la pelouse !
    La bombe de 1000 Kg est fixée définitivement sur l'aile à l'aide de sangles en tôles Offset. Un réglage fut rendu nécessaire pour la raccorder sur le lanceur (c'était prévu ! ) de manière à avoir le moins de manipulations possible lors du montage au Musée !
    L'ami Ricoré est un des auteurs de cette maquette ! ( L'autre est un inconnu ! )
    Il n'a pas été possible de monter l'hélice, car le local n'est pas assez haut (sinon il faut remonter le plafond de 20 cm)
    Les caractéristiques du modèle:
    Envergure: 3,96 m
    Longueur: 3,20 m
    Poids: environ 15 Kg tout compris
    Nombre d'heures passées à sa confection: 480 heures à 2 personnes (sans compter ceux venus donner un coup de main !)
    et surtout en espérant que cela plaise !!!!!!
    Demain les photos en situation sur une pelouse !
    avatar
    Laurent
    major general
    major general

    Messages : 722
    avions abattus : 846
    Date d'inscription : 20/11/2011
    Age : 43
    Localisation : la fere

    Re: Construction du Junker 87 Stuka type B pour le Musée

    Message par Laurent le Mar 23 Juin 2015 - 20:31

    Impressionnant
    avatar
    JPV
    Modérateur
    Modérateur

    Messages : 864
    avions abattus : 1237
    Date d'inscription : 19/12/2009
    Age : 61
    Localisation : Tergnier

    Re: Construction du Junker 87 Stuka type B pour le Musée

    Message par JPV le Mer 24 Juin 2015 - 16:53

    Quelques photos en situation


    Pourvu qu'il ne soit pas cassé lors du montage !
    Tout mes remerciement à Fred pour la fourniture de la matière, à Claude pour sa participation active à la construction, à Nico qui malgré ses études a tenu à participer, à Gilles pour ses coups de main, à Dany pour ses documents et à tous les autres pour ce qui est je crois une superbe réalisation !
    avatar
    pieraut joel
    chief master sergeant
    chief master sergeant

    Messages : 210
    avions abattus : 246
    Date d'inscription : 24/05/2013
    Age : 52
    Localisation : chauny

    Re: Construction du Junker 87 Stuka type B pour le Musée

    Message par pieraut joel le Mer 24 Juin 2015 - 21:00

    oh punaise quelle belle bête super magnifique encore bravo à vous félicitation !!!!
    avatar
    p40 curtiss
    chief master sergeant of the Air Force
    chief master sergeant of the Air Force

    Messages : 276
    avions abattus : 354
    Date d'inscription : 27/12/2009
    Age : 46
    Localisation : tergnier

    Re: Construction du Junker 87 Stuka type B pour le Musée

    Message par p40 curtiss le Ven 26 Juin 2015 - 22:21

    Idea Ce modèle a le mérite de gagner le premier prix de la plus belle et grosse maquette
    et la participation de peu de personnes et de matériaux de récupération
    Moi je dit Bravo et vous l auriez méritè ce premier prix Idea
    en voyant cela je me dit quel super club
    ; finalement ont s y sent bien ;beaucoup de temps passer ;mais j avouerai que cela valait le coup d attendre
    Longue vie au club
    avatar
    JPV
    Modérateur
    Modérateur

    Messages : 864
    avions abattus : 1237
    Date d'inscription : 19/12/2009
    Age : 61
    Localisation : Tergnier

    Re: Construction du Junker 87 Stuka type B pour le Musée

    Message par JPV le Sam 27 Juin 2015 - 8:31

    Je crois que tu as fait une petite faute , il ne s'agit pas de la plus grosse maquette, mais de ma plus grosse quéqu.......!
