    Confection d'une clef d'aile sur mesure

    Message par Invité le Dim 23 Déc 2012 - 16:49

    Pour construire un gros modèle bien souvent la longueur de l'aile pose un problème de transport et de stockage lorsque celle ci est d'un seul tenant. Il faut alors la couper en 2 et la rassembler avec une clef d'aile suffisamment solide.
    Cela pose de gros problèmes, lorsque qu'il faut dénicher le tube et le fourreau qui va bien.Lorsque le tube est trouvé le fourreau est lui introuvable car trop grand ou trop petit. La solution de facilité est de le commander dans le magasin le plus proche.
    Une petite astuce pourra vous permettre de concevoir n'importe quel fourreau pour n'importe quelle clef d'aile, a moindre frais.
    Puisque j'ai déjà par le passé confectionné un fourreau (Nieuport 17)en résine, la technique adopté aujourd’hui sera des plus simple et à la portée de tous, car exempte d'utilisation de résine.
    Je n'ai ici rien inventé, mais adapté des principes déjà en vigueur.Le constat est parti d'un simple rouleau d'emballage vide de film plastique placé sur un tube en carton.Pour le jeter au recyclage il m'a fallut le plier en 2 et l'évidence m'est apparue.
    Vous pouvez dénicher le tube alu dans n'importe quel bon magasin de bricolage pour quelques € aux dimensions souhaitées.
    Ici c'est un tube de 20 mm de diamètre récupéré sur une débroussailleuse, pour le Focker DR1 que je construis.

    Il faut commencer par découper quelques bandes de papier d'emballage, ou de papier à tapisser, ou de vieux journaux (pas de papier glacé).

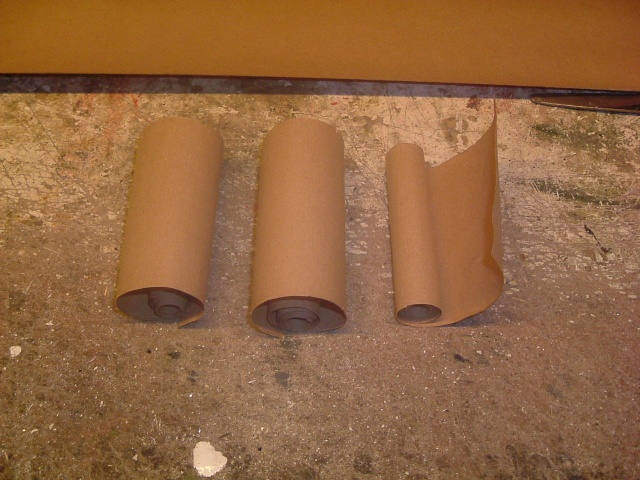

    Puis il faut les enrouler sur elles même.

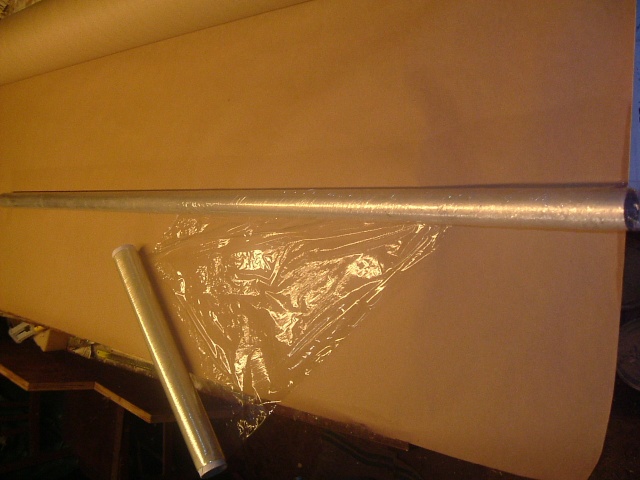

    Ensuite, isoler le tube d'alu avec du "cellofrais" pour que la colle n'adhère pas sur le tube.

    Ceci fait il faut préparer la colle blanche diluée avec 20% d'eau et enduire le tube sur la longueur désirée.
    La première couche de papier sera posée de travers par rapport au tube (à 45 ° environ)
    De nouveau on enduit de colle le papier ainsi posé et on renouvelle l'opération de pose mais de sens opposé.
    Enroulez autant de nappes que vous désirez (dans la pratique seules 4 ou 5 sont largement suffisante)
    Laisser sécher près d'un radiateur.

    Invité
    Invité

    Re: Confection d'une clef d'aile sur mesure

    Message par Invité le Dim 30 Déc 2012 - 17:35

    En fait je me suis planté sur la confection de la clef d'aile / Il ne faut pas prendre de cello-frais pour la bonne et simple raison qu'il est impossible d'enlever le fourreau. Le cello -frais se retreint et colle au papier (sans jeu de mots).
    Dans ce cas , il faut utiliser de la cire (n'importe laquelle) , enduire le tube, faire 2 ou 3 tours à vide avec le papier puis encoller comme ci dessus.
    Ce coup ci c'a marche .

    Invité
    Invité

    Re: Confection d'une clef d'aile sur mesure

    Message par Invité le Dim 30 Déc 2012 - 18:08

    Voici les photos des clefs d'ailes réalisées en papier, et en feuille d'alu

    Elles ne sont pas très jolies à l’œil, mais elles sont solides à l'écrasement
    en partie montée sur tube d'alu de 16 mm.
    Le test de robustesse confirme ce que j'avais dit sur la résistance du papier collé

    La poulie pèse environ 3 kgs et le tube ne s'écrase pas !
    On remonte le fourreau sans difficulté sur le tube d'alu de 16 mm

    L'autre méthode est de rouler une feuille d'alu Offset sur le tube, le maintenir avec des colliers sans serrer (pour qu'il puisse glisser librement) et le tour est joué!

    Il suffit ensuite de coller les ensembles dans les nervures d'aile.
    On remarque que le fourreau est presque parfait et sans jeux

    Comme dit Jojo: Pourquoi se faire chi..... quand on peu faire simple !!!!!!!
