    Avion club transformé en Pilatus Turbo porter N° 191

    JPV
    JPV
    Modérateur
    Modérateur

    Messages : 1076
    avions abattus : 1338
    Date d'inscription : 19/12/2009
    Age : 62
    Localisation : Tergnier

    Avion club transformé en Pilatus Turbo porter N° 191 Empty Avion club transformé en Pilatus Turbo porter N° 191

    Message par JPV le Mer 23 Sep 2015 - 17:01

    Après avoir renforcé la cellule (sans lui faire prendre trop de poids), j'ai trouvé un truc qui était fixé sur le support de réservoir! En fait de truc c'était un morceau de plomb de 300 grs Avion club transformé en Pilatus Turbo porter N° 191 1512217045
    Comme chacun sait, le plomb ne vole pas ! Avion club transformé en Pilatus Turbo porter N° 191 2611293715
    Comme le zing n'est pas très joli, on va le transformer en Pilatus Turbo Porter, ce qui va lui convenir à merveille  ! Avion club transformé en Pilatus Turbo porter N° 191 3805079663  De plus le capot est facile à faire et on profitera de l'occasion pour virer les 300 grs de plomb ! Avion club transformé en Pilatus Turbo porter N° 191 3282021089
    Avion club transformé en Pilatus Turbo porter N° 191 Pilatu10

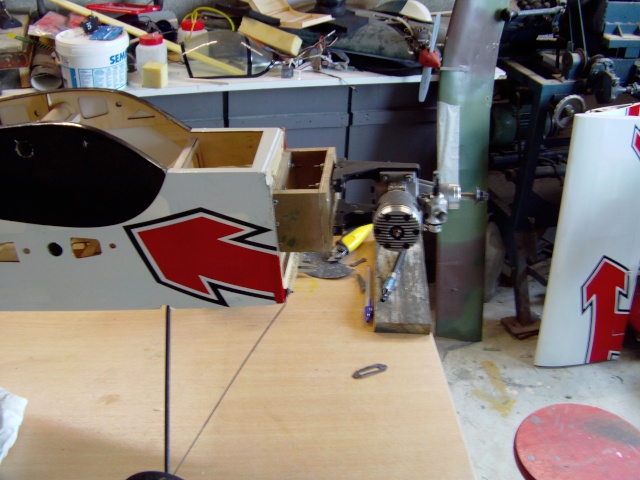

    Cela commence par avancer le moteur 50 mm, avec un support en  CTP multiplis de 8 mm (collé et vissé sur la cloison pare feu) Dessus on monte un 11 cc MDS qui est une vraie horloge Suisse. Avion club transformé en Pilatus Turbo porter N° 191 981361244
    Avion club transformé en Pilatus Turbo porter N° 191 Pilatu11
    Le porte à faux étant relativement important, j'y ai posé 2 jambes de force, prises sur la fixation moteur et sur la cloison pare feu. Avion club transformé en Pilatus Turbo porter N° 191 2980765045
    Avion club transformé en Pilatus Turbo porter N° 191 Pilatu12
    Cela devrait éviter les vibrations Avion club transformé en Pilatus Turbo porter N° 191 2611293715
    Avion club transformé en Pilatus Turbo porter N° 191 Pilatu13
    Pour monter le silencieux d'échappement, une rallonge de 30 mm à été confectionnée sur ma petite fraiseuse
    Avion club transformé en Pilatus Turbo porter N° 191 Pilatu14
    Le nez de l'appareil est confectionné et sera fixé sur le  support moteur !
    Ce sera tout pour aujourd'hui Avion club transformé en Pilatus Turbo porter N° 191 4258015104
    JPV
    JPV
    Modérateur
    Modérateur

    Messages : 1076
    avions abattus : 1338
    Date d'inscription : 19/12/2009
    Age : 62
    Localisation : Tergnier

    Avion club transformé en Pilatus Turbo porter N° 191 Empty Re: Avion club transformé en Pilatus Turbo porter N° 191

    Message par JPV le Ven 25 Sep 2015 - 16:14

    300 grammes utiles ! Avion club transformé en Pilatus Turbo porter N° 191 981361244
    L'avion pas très joli est maintenant presque transformé en Pilatus Turbo Porter ! (de loin)
    Les 30 grammes de plomb sont remplacés par un capot moteur confectionné dans de la tôle Offset (très légère)
    Et pour ce faire, il faut confectionner des gabarits aux côtes du moteur (plus facile à dire qu'a faire )  Avion club transformé en Pilatus Turbo porter N° 191 3282021089
    Avion club transformé en Pilatus Turbo porter N° 191 Pilatu15
    Une prise de côtes sérieuse et la confection d'un gabarit en papier épousant le dessous du capot (il faut aussi penser à la maintenance) Avion club transformé en Pilatus Turbo porter N° 191 2611293715
    Avion club transformé en Pilatus Turbo porter N° 191 Pilatu16
    La même chose pour le dessus ! Avion club transformé en Pilatus Turbo porter N° 191 981361244
    Avion club transformé en Pilatus Turbo porter N° 191 Pilatu17
    Puis on confectionne le capot en tôle d'alu ! le dessous d'abord ! Avion club transformé en Pilatus Turbo porter N° 191 981361244
    Avion club transformé en Pilatus Turbo porter N° 191 Pilatu18
    Ensuite le dessus ! Avion club transformé en Pilatus Turbo porter N° 191 991229809
    Avion club transformé en Pilatus Turbo porter N° 191 Pilatu19
    L'ajustement sur le modèle  n'est pas facile, car il faut tenir compte du poids , de la facilité de démontage et de l’absence de vibrations ! Avion club transformé en Pilatus Turbo porter N° 191 2966747885
    Cela m'a prit 3 heures pour trouver le truc  Avion club transformé en Pilatus Turbo porter N° 191 2980765045
    Avion club transformé en Pilatus Turbo porter N° 191 Pilatu20
    Avion club transformé en Pilatus Turbo porter N° 191 3369208113
    Avion club transformé en Pilatus Turbo porter N° 191 Pilatu21
    Avion club transformé en Pilatus Turbo porter N° 191 991229809
    Avion club transformé en Pilatus Turbo porter N° 191 Pilatu22
    Avec l'hélice ç' a le fait ! (presque) Avion club transformé en Pilatus Turbo porter N° 191 1684196229
    Avion club transformé en Pilatus Turbo porter N° 191 Pilatu23

    Avion club transformé en Pilatus Turbo porter N° 191 1512217045
    Avion club transformé en Pilatus Turbo porter N° 191 Pilatu24
    Il y a encore les haubans à monter,modifier les guignols (qui en sont) peindre le tout et ç'a devrait y ressembler !Avion club transformé en Pilatus Turbo porter N° 191 981361244
    p40 curtiss
    p40 curtiss
    chief master sergeant of the Air Force
    chief master sergeant of the Air Force

    Messages : 291
    avions abattus : 368
    Date d'inscription : 27/12/2009
    Age : 48
    Localisation : tergnier

    Avion club transformé en Pilatus Turbo porter N° 191 Empty Re: Avion club transformé en Pilatus Turbo porter N° 191

    Message par p40 curtiss le Sam 26 Sep 2015 - 9:07

    Tres beau travail
    IL SERAS BEAU
    Belle imagination
    pieraut joel
    pieraut joel
    chief master sergeant
    chief master sergeant

    Messages : 214
    avions abattus : 248
    Date d'inscription : 24/05/2013
    Age : 54
    Localisation : chauny

    Avion club transformé en Pilatus Turbo porter N° 191 Empty Re: Avion club transformé en Pilatus Turbo porter N° 191

    Message par pieraut joel le Sam 26 Sep 2015 - 21:06

    il ne manque plus que les parachutistes !!!!Avion club transformé en Pilatus Turbo porter N° 191 2611293715
    JPV
    JPV
    Modérateur
    Modérateur

    Messages : 1076
    avions abattus : 1338
    Date d'inscription : 19/12/2009
    Age : 62
    Localisation : Tergnier

    Avion club transformé en Pilatus Turbo porter N° 191 Empty Le Pilatus caîman terminé !

    Message par JPV le Mar 29 Sep 2015 - 16:31

    C'est presque fini en ce qui concerne le Pilatus ! Avion club transformé en Pilatus Turbo porter N° 191 981361244
    La déco est posée,  les trous bouchés, il ne manque plus que le lettrage et le verni sur les parties blanches . Avion club transformé en Pilatus Turbo porter N° 191 3369208113
    Avion club transformé en Pilatus Turbo porter N° 191 Pilatu25
    Vue de face Avion club transformé en Pilatus Turbo porter N° 191 2980765045
    Avion club transformé en Pilatus Turbo porter N° 191 Pilatu26
    Il manque les portes mais bof !!!!!!!! Avion club transformé en Pilatus Turbo porter N° 191 1939595482
    Avion club transformé en Pilatus Turbo porter N° 191 Pilatu27
    On fait ce que l'on peut ! Pour le reste c'est plus cher !!!! Avion club transformé en Pilatus Turbo porter N° 191 3615984182
